Индустриальные осциллографы серии Fluke 120 ScopeMeter®
Цена: по запросу
Заказ по телефону : +7 (812) 318-11-51
Компактные промышленные приборы серии Fluke 120 Industrial Scopemeter ® - представляют собой надежный индустриальный двухканальный осциллограф, мультиметр и самописец в одном, доступном по цене и удобном в работе, приборе.
Базовая модель осциллографа Fluke 123 (20 МГц).
Fluke 123 предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей постоянного и переменного тока, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля.
- Двухканальный цифровой осциллограф с полосой пропускания 20 МГц и двухвходовый цифровой мультиметр позволяют обнаруживать неисправности длительностью от наносекунды до нескольких месяцев;
- Цифровой мультиметр действующего (true-rms) значения с разрядностью дисплея в 5000 отсчетов при точности 0,5% обеспечивает 26 типов измерений, включая напряжение постоянного тока, действующее напряжение переменного тока, частоту в Гц, скважность, длительность импульсов, фазовый сдвиг двух сигналов, ток, температуру, пик-фактор, дБВ, дБм, сопротивление, прозвонка цепей, характеристики диодов, емкость.
- Двухканальная функция TrendPlot™ отслеживает сбои за счет непрерывной записи показаний в течение времени от считанных минут до нескольких суток. Записываются максимальные и минимальные показания с отметками даты и времени. Двухканальность обеспечивает поиск по критериям "причина и результат";
- Работа по технологии Connect-and-View™ обеспечивает надежное отображение сигнала на дисплее без необходимости нажимать на кнопки - даже для самых сложных сигналов, включая приводы двигателей и видеосигналы. Это удобное новшество от Fluke экономит время, затрачиваемое на поиск неисправностей, и помогает минимизировать время простоя производственных систем. Изменения сигналов мгновенно распознаются, а настройки постоянно корректируются для устойчивой индикации;
- Прибор Fluke 123 ScopeMeter позволяет быстро и удобно замерить параметры поочередно в целом ряде точек - в этом он выгодно отличается от обычных индикаторных приборов с автоматической настройкой и выбором диапазонов;
- Интуитивная легкость использования с уникальной возможностью "все измерения за один тест". Один и тот же щуп предназначен для осциллографических наблюдений, измерений на мультиметре, измерений сопротивления и емкости и прозвонки электрических цепей;
- Большой и яркий флуоресцентный дисплей с фоновой подсветкой и холодным катодом обладает отличным контрастом и прекрасно виден как в темноте, так и при ярком дневном свете;
- Удобная эргономичная форма прибора и его небольшой вес 1100 гр. обеспечивают портативность и удобство эксплуатации даже одной рукой. Ударопрочная конструкция корпуса с чехлом-футляром гарантируют длительную и надежную работу в производственных условиях;
- Время непрерывной работы от штатных батарей - до 5 часов. Индикатор разряда батареи и быстрая перезарядка;
- Совместим с широким набором аксессуаров Fluke, включая зажимы для больших токов и температурные пробники;
- Возможен заказ опционального оптически изолированным интерфейса RS-232 или USB для ПК и принтера, а также программного обеспечения FlukeView® для работы под Windows. Работа с ПО значительно упрощает решение задачи документирования и обработки результатов измерений;
Дополнительные возможности Fluke 124 (40 МГц):
- Полоса пропускания 40 МГц
- Курсорные измерения
- 20 ячеек памяти
- Щуп с делителем напряжения VPS40 10:1

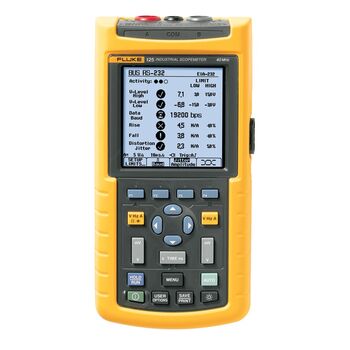

Дополнительные возможности Fluke 125 (40 МГц):
Режим проверки состояния шин данных позволяет анализировать качество сигналов в промышленных сетях путем сравнения параметров измеренных сигналов со значениями, требуемыми соответствующими стандартами Осциллограф ScopeMeter Fluke 125 отличный выбор для специалистов по техобслуживанию, работающих с промышленным оборудованием и промышленными сетями, к которым это оборудование подключено. Кроме всех функций осциллографа Fluke 124, в модели 125 имеются следующие дополнительные возможности:
- Измерения мощности для однофазных и симметричных трехфазных систем. Fluke 125 позволяет напрямую измерить полную мощность (Вт), кажущуюся мощность (ВА), реактивную мощность (ВАР) и коэффициент мощности (PF) в широком диапазоне частот, включая частоты, применяемые в электроприводах и преобразователях напряжения. В результате, можно непосредственно наблюдать воздействие на различные параметры мощности процессов запуска оборудования или изменения условий функционирования. В стандартный комплект входят токоизмерительные клещи.
- Режим измерения гармоник графически отображает гармоники до 33-й включительно, что помогает обнаружить неисправности, например, из-за присутствия мощных нелинейных нагрузок.
- Скорость вращения и частота для электроприводов и двигателей внутреннего сгорания.
- Корректное измерение переменного ШИМ-напряжения для измерения напряжения непосредственно на обмотках электродвигателей.
- Измерение малых сопротивлений с разрешением до 0,01 Ом для измерения сопротивления обмоток двигателей и др.
Основные характеристики осциллографов Fluke:
| Основные характеристики | Fluke 125 | Fluke 124 | Fluke 123 |
| Полоса пропускания | 40 MHz | 40 MHz | 20 MHz |
| Максимальная частота выборки в режиме реального времени | 25 MS/s | 25 MS/s | 25 MS/s |
| Максимальный объем записываемых данных (число точек для каждого входа) | 512 | 512 | 512 |
| Число входов | 2 | 2 | 2 |
| Чувствительность входа | 5 мВ, 500 В/дел. | 5 мВ, 500 В/дел. | 5 мВ, 500 В/дел. |
| Дисплей и режимы его работы | |||
| Монохромный дисплей | • | • | • |
| Режим отображения огибающих | • | • | • |
| Запуск развертки | |||
| Режим запуска Connect-and-View™ | • | • | • |
| По фронту, однократный, автоколебательный | • | • | • |
| Видеосигналы | • | • | • |
| Выбор определенной строки | • | • | • |
| Внешний (• = стандартный, ITP120 - дополнительный) | ITP120 | ITP120 | ITP120 |
| Дополнительные функции | |||
| Курсоры | • | • | |
| Двойной вход TrendPlot™ | • | • | • |
| Режим тестирования состояния шины | • | ||
| Расширенные функции измерения мощности | • | ||
| Сохранение настроек и содержимого экрана | 20 | 20 | 10 |
| Мультиметр истинных среднеквадратичных значений | • | • | • |
| Компьютерная программа: FlukeView ScopeMeter (опционально) | • | • | • |
| Безопасность, питание и условия гарантии | |||
| EN61010-1 CAT III | 600 V | 600 V | 600 V |
| Время работы от батареи (часы), тип | 7, NiMH | 7, NiMH | 7, NiMH |
| Сетевой адаптер/зарядное устройство в комплекте | • | • | • |
| Интерфейс для подключения к ПК и принтеру (дополнительный) | • | • | • |
| Срок гарантии (годы) на основное изделие | 3 | 3 | 3 |
